I/O moduly - Modbus RTU (RS485)

Moduly vstupů a výstupů řady Mx110 nabízejí cenově výhodné a flexibilní řešení v distribuovaných automatizačních systémech. Tyto robustní digitální a analogové moduly se používají pro decentralizovaný sběr dat a řízení procesů. Mohou také sloužit jako dobrý doplněk stávajících systémů nebo pro vytváření nových vysoce výkonných systémů.
Díky osvědčené technologii sběrnice RS485 a inteligentním funkcím, jako je počítadlo pulzů nebo diagnostika stavu senzoru, lze moduly MX110 použít v různých oblastech, jako je technologie budov, zpracovatelský průmysl atd.
I/O moduly řady Mx110, na rozdíl od mnoha jiných distribuovaných I/O systémů, nevyžadují žádné sběrnicové spojky nebo napájecí moduly. Veškeré komponenty pro komunikaci a napájení jsou součástí každé jednotky Mx110. Proto mohou být systémy s malým počtem I/O bodů ekonomicky rozumné.

Konfigurační software je volně dostupný ke stažení. Vyniká jednoduchým rozhraním a umožňuje rychlou a nekomplikovanou konfiguraci analogových a digitálních vstupních a výstupních modulů. Použitou konfigurační masku lze uložit jako soubor.

Funkce a vlastnosti:

  • Výrazné snížení nároků na kabeláž, nižší náchylnost vůči rušení
  • Přímé připojení senzorů a akčních členů, časově nenáročná konfigurace
  • Vyšší flexibilita celého systému díky volnému umístění a snadno vyměnitelným prvkům
  • Lepší přizpůsobivost a rozšiřitelnost systému
  • Přenos I/O signálu do SCADA systému nebo HMI (např. operátorský terminál)
  • Zvýšení počtu I/O bodů pro PLC
  • Připojení ke všem systémům automatizace podporujícím rozhraní RS485 a komunikační protokoly Modbus RTU / ASCII
  • PWM modulace pro moduly digitálních výstupů
  • Funkce čítače vstupních pulsů
  • Diagnostika stavu senzoru na analogových vstupech
  • Diagnostika stavu sítě RS485
  • Další logické funkce pro digitálních vstupy a výstupy
  • Automatická detekce přenosového protokolu
  • Vynucený setup výstupů do bezpečného stavu v případě poruchy komunikace
  • Montáž na DIN lištu nebo na stěnu
Moduly vstupů
Typ
Vstupy
Popis

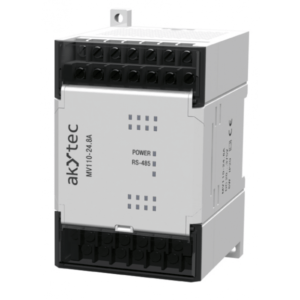

MV110-24.8A 8 AI RTD, TC, 0-5 mA, 0(4)-20 mA, 0-1 V, 25…900(2000) ohm, spínací kontakty

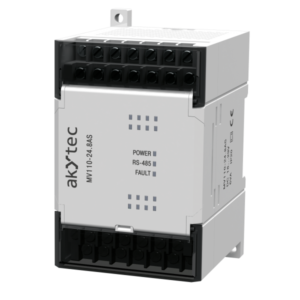

MV110-24.8AS 8 AI „Rychlé“ vstupy: 0(4)-20 mA, 0-5 mA, 0-10 V, frekvence měření do 200 Hz

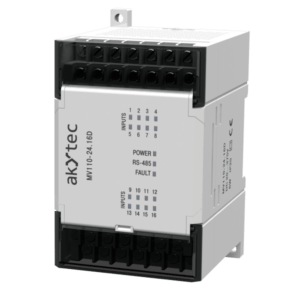

MV110-24.16D 16 DI Spínací kontakty (bez nutnosti externího napájení), NPN snímače, čítače impulzů (napájení 24 VDC, frekvence snímání do 1 kHz)
MV110-24.16D 16 DI Spínací kontakty, snímače NPN, čítače impulzů (napájení 24 VDC, frekvence snímání do 1 kHz)
Kombinované moduly
Typ
Vst./Výst.
Popis
MK110-24.8D.4R 8 DI / 4 DO Vstupy: spínací kontakty, snímače NPN
Výstupy: relé (NO), 4 A při 24 V DC
Moduly výstupů
Typ
Výstupy
Popis
MU110-24.8I 8 AO Výstup 4-20 mA, přesnost 0,5%
MU110-24.6U 6 AO Výstup 0-10 V, přesnost 0,5%
MU110-24.8R 8 DO Relé (NO) 4 A při 250 VAC nebo 24 VDC
MU110-24.8K 8 DO Výstup NPN tranzistor, 400 mA, 60 VDC
MU110-24.16R 16 DO Relé (NO) 4 A při 250 VAC nebo 24 VDC
MU110-24.16K 16 DO Výstup NPN tranzistor, 400 mA, 60 VDC
Doporučený napájecí zdroj
Typ
Výstupy
Popis
BPS210-60.S 1 DO Vstup 230VAC (85..264VAC, 110..370VDC)
Výstup 24VDC / 2,5A, regulovatelný +-8%, relé výstup Alarm, galvanicky izolovaný, montáž DIN lišta nebo na stěnu
