Moduly digitálních výstupů řady MU110 jsou vybaveny až 16-ti výstupy, které mohou být reléové nebo tranzistorové NPN a jsou vzájemně galvanicky oddělené ve skupinách po čtyřech.
Komunikaci s řídicí jednotkou pomocí rozhraní RS485, s protokolem Modbus RTU/ASCII.
Napájecí napětí modulů je 24V DC, krytí IP20 a rozsah pracovních teplot je -20 až +55 °C.
Prohlédnout v e-shopu
Moduly digitálních výstupů MU110 mohou rozšířit Váš systém PLC nebo DCS (Decentralizovaný řídicí systém) až o dalších 16 digitálních výstupů. Ke každému výstupu lze připojit reléové nebo spínací kontakty a NPN tranzistory. Pro konfiguraci zařízení slouží uživatelsky přívětivý software „MX110 Configurator“, který je zde volně ke stažení.

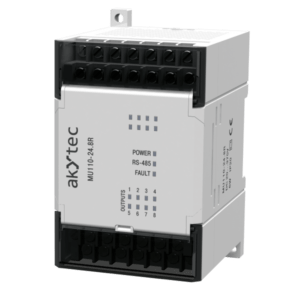

| MU110-24.8R | 24 V DC, 8 reléových výstupů 3A, 250VAC nebo 30VDC, RS485 |

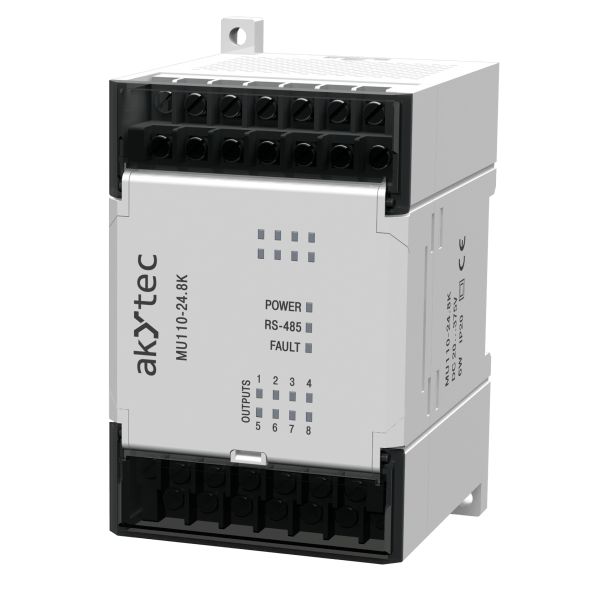

| MU110-24.8K | 24 V DC, 8 NPN tranzistorových výstupů 400mA při 60VDC, RS485 |
| MU110-24.16R | 24 V DC, 16 reléových výstupů 3A, 250VAC nebo 30VDC, RS485 |
| MU110-24.16K | 24 V DC, 16 NPN tranzistorových výstupů 400mA při 60VDC, RS485 |
| MU110-24.8R(K) | MU110-24.16R(K) | |
|---|---|---|
| Obecné | ||
| Napájení | 24 (21…35) V DC | |
| Vlastní spotřeba, max. | 6 W | 12 W |
| Komunikace | ||
| Rozhraní | RS 485 | |
| Protokol | Modbus RTU/ASCII | |
| Baud rate | 2,4…115,2 kbit/s | |
| Prostředí | ||
| Pracovní teplota | -20…+55 °C | |
| Skladovací teplota | -25…+55 °C | |
| Relativní vlhkost | do 80%, nekondenzující | |
| Krytí | IP20 | |
| Rozměry | 63 x 110 x 75 mm | |
| Hmotnost | ca. 240 g | |
| Materiál | plast | |
| MU110-24.8R | MU110-24.16R | MU110-24.8K | MU110-24.16R | |
|---|---|---|---|---|
| Výstupy | 8 | 16 | 8 | 16 |
| Výstupní signál | Relé | NPN tranzistor | ||
| Zatížení výstupu | 4A při 250VAC nebo 30VDC | 400mA při 60VDC | ||
