I/O modul – standardní analogové vstupy (RS485)

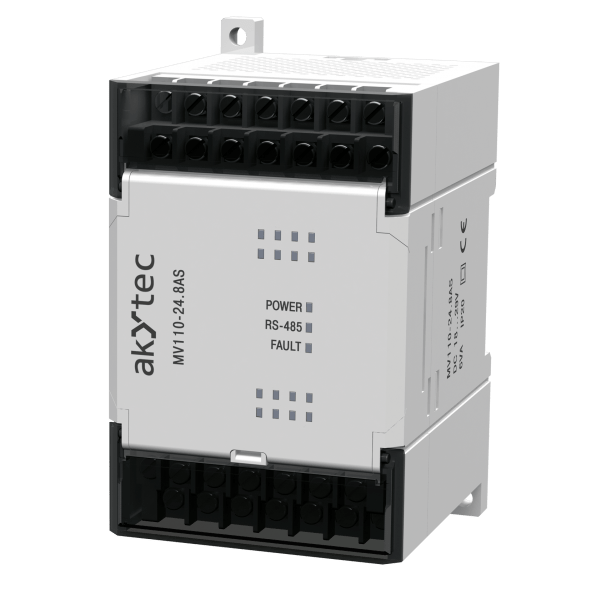

I/O modul analogových vstupů MV110-24.8AS je vybaven 8 analogovými vstupy pro standardní analogové signály 0-10 V, 0-5 mA, 0(4)-20 mA.
Pro komunikaci s řídicí jednotkou je vám k dispozici rozhraní RS485, s podporovaným protokolem Modbus TCP RTU/ASCII.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -20 až +55 °C.

Prohlédnout v e-shopu

Moduly vstupů a výstupů řady Mx110 nabízejí cenově výhodné a flexibilní řešení v distribuovaných automatizačních systémech. Tyto robustní digitální a analogové moduly se používají pro decentralizovaný sběr dat a řízení procesů. Mohou také sloužit jako dobrý doplněk stávajících systémů nebo pro vytváření nových vysoce výkonných systémů.
Díky osvědčené technologii sběrnice RS485 a inteligentním funkcím, jako je počítadlo pulzů nebo diagnostika stavu senzoru, lze moduly MX110 použít v různých oblastech, jako je technologie budov, zpracovatelský průmysl atd.
I/O moduly řady Mx110, na rozdíl od mnoha jiných distribuovaných I/O systémů, nevyžadují žádné sběrnicové spojky nebo napájecí moduly. Veškeré komponenty pro komunikaci a napájení jsou součástí každé jednotky Mx110. Proto mohou být systémy s malým počtem I/O bodů ekonomicky rozumné.

Technická data



Obecné
Napájení 24 (20…28) V DC
Vlastní spotřeba, max. 6 W
Analogové vstupy 8
Vstupní signály standardní 0-10 V, 0-5 mA, 0(4)-20 mA
Accuracy ± 0.25%
Impedance vstupu 0-10 V > 200 ohm
0-5 mA 130…500 ohm
0(4)-20 mA 130…250 ohm
Čas vzorkování na vstup, max. 5±2 ms
Rozlišení 10 bit
Galvanické oddělení vstup-vstup 750 V
Galvanické oddělení vstup-napájení 3000 V
Komunikace
Rozhraní RS485
Protokol Modbus RTU / ASCII
Baud rate 2.4…115.2 kBit/s
Pracovní teplota -20…+55 °C
Skladovací teplota -25…+55 °C
Vlhkost do 80%, nekondenzující
Krytí IP20
Rozměry 63 x 110 x 75 mm
Hmotnost ca. 240 g
Materiál plast
