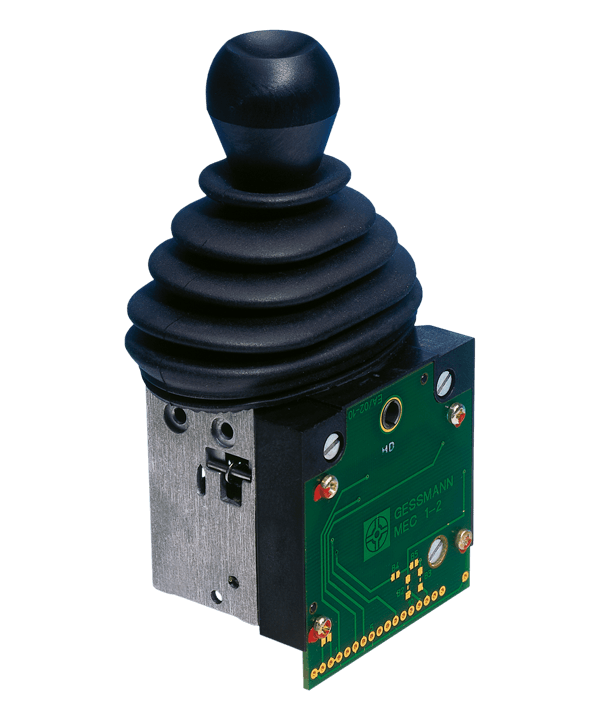

Pákový ovladač S14, výrobce Gessmann GmbH, dodavatel RIA control a.s.

Pákový ovladač S14

Pákový ovladač S14 je jednoosý ovladač s využitím především v dálkových rádiových aplikacích a elektro-hydraulice. Modulární design umožňuje využít tento ovladač velmi univerzálně.
S14 je odolný vůči oleji, přímořským podmínkám, UV slunečnímu záření.

  • ovladač pro dálková ovládání
  • velmi flexibilní modulární konstrukce
  • kompatibilní s rukojeťmi Gessmann
  • elektronické výstupy s integrovaným potenciometrem
  • mechanické kontakty 2A 250V AC15
  • pracovní mechanické kroky a/nebo aretace koncové poloze
  • s vratnou pružinou nebo s třecí brzdou
Technická data
Mechanická životnost S146 milionů operačních cyklů
Pracovní teplota-40°C až +85°C
KrytíIP65

Možnosti provedení a vybavení

Kontakty

  • 2A 250V AC15
  • pružinová svorka ®
  • 6 kontaktů na osu

Výstupní signál

  • potenciometr:
    2x 1,5 kOhm
    2x 5 kOhm
    2x 10 kOhm
  • 6 bit gray kód výstup

Proudový výstup

  • 20…0…20mA
  • 20…4…20mA
  • napájení 18-30V

Napěťový výstup

  • 10…0…10V
  • napájení 18-30V

Hall-efekt potenciometr

  • 0,5…2,5…4,5V
  • charakteristika:
    duální nebo duální inverzní
  • napájení 5VDC

Další funkce

  • vratná pružina
  • třecí brzda
  • mechanické kroky páky max. 6
  • vychýlení páky max. ±40°
  • aretace v koncové poloze
