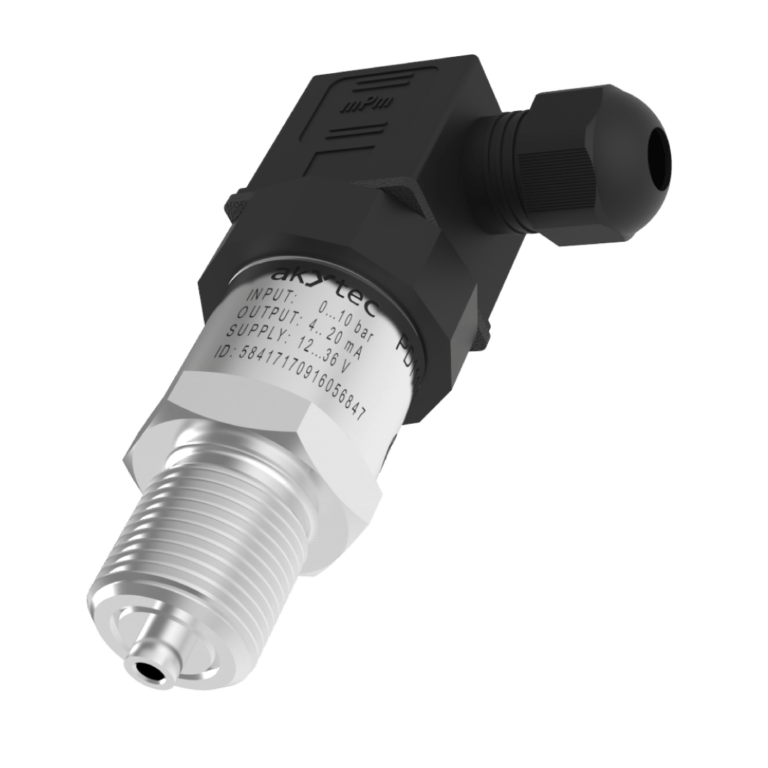

Tlakový snímač s převodníkem 4-20mA, typ PD111, výrobce akYtec, dodavatel RIA control

PD111 snímač tlaku

s analogovým výstupem 4-20mA

PD111 je tlakový snímač pro všeobecné použití, vyroben z nerezové oceli AISI 316L. Měřený tlak je převeden převodníkem na standardní signál 4-20 mA. Převodník je vhodný pro měření tlaku v médiu, které je kompatibilní s nerezovou ocelí AISI 316L / 1.4435 (AISI 304 / 1.4307).

Základní vlastnosti

  • Široká škála měřících rozsahů ( -1 až 100 bar)
  • Laserem svařovaná membrána (bez těsnění)
  • Křemíkový senzor
  • Dobrá dlouhodobá stabilita: <0,2% / rok
  • Pracovní teplota měřeného média -50…+100°C (vliv nízké teploty: ≤ 0,1% / 10 ° C)
  • Analogový výstup 4-20 mA
  • Závitové připojení:  G1/4“, G1/2“, G3/4“, M20x1,5

Oblasti využití tlakových snímačů:

  • hydraulické systémy / strojní a výrobní technologie / energetika
  • TZB, technologie budov / chemický a petrochemický průmysel
  • čističky odpadních vod / úprava pitné a technické vody



Technická data

Měřící rozsah Vákuum 0…-160 mbar až do 0…-1 bar
Gauge 0…160 mbar až do 0…40 bar
Kombinovaný -125…125 mbar až do -1…24 bar
Přesnost Standard 0.5 % FSO
Option 0.25 % FSO
Výstupní signál 4-20 mA
Teplota média -40…+100 °C
Napájení 12…36 V DC
Závitové připojení G1/2”; G1/4″; M20x1.5
Elektrické připojení EN175301-803 (DIN43650 A)
Krytí IP65
Rozměry 92 x 52 x 34 mm
Hmotnost approx. 400 g



Instrukce pro objednání



Typ: PD111 – X – X X X X – X – X
Vstupní tlak [bar]
0…-1 *V 1 P 0 B
0…-0.6 V 6 0 0 M
0…-0.4 V 4 0 0 M
0…-0.25 V 2 5 0 M
0…-0.16 V 1 6 0 M
0…0.16 *G 1 6 0 M
0…0.25 G 2 5 0 M
0…0.4 G 4 0 0 M
0…0.6 G 6 0 0 M
0…1 G 1 P 0 B
0…1.6 G 1 P 6 B
0…2.5 G 2 P 5 B
0…4 G 4 P 0 B
0…6 G 6 P 0 B
0…10 G 0 1 0 B
0…16 G 0 1 6 B
0…25 G 0 2 5 B
0…40 G 0 4 0 B
-0.125…0.125 *C 1 2 5 M
-0.2…0.2 C 2 0 0 M
-0.3…0.3 C 3 0 0 M
-0.5…0.5 C 5 0 0 M
-0.8…0.8 C 8 0 0 M
-1…1 C 1 P 0 B
-1…3 C 3 P 0 B
-1…5 C 5 P 0 B
-1…9 C 9 P 0 B
-1…15 C 0 1 5 B
-1…24 C 0 2 4 B
Přesnost
0.5 % 5
0.25 % 2
Připojení
G1/2″ 7
G1/4″ 8
M20x1.5 1

Poznámka *V – vacuum, *G – gauge, *C – combined.
